整合規格Annex ZZ/ZAについて

整合規格のAnnex ZZ/ZAについて

整合規格のAnnex ZZ/ZAには、従来、この規格は、”〇〇指令への適合の推定を与える” などと、整合規格である旨の説明書きが記載されていました。

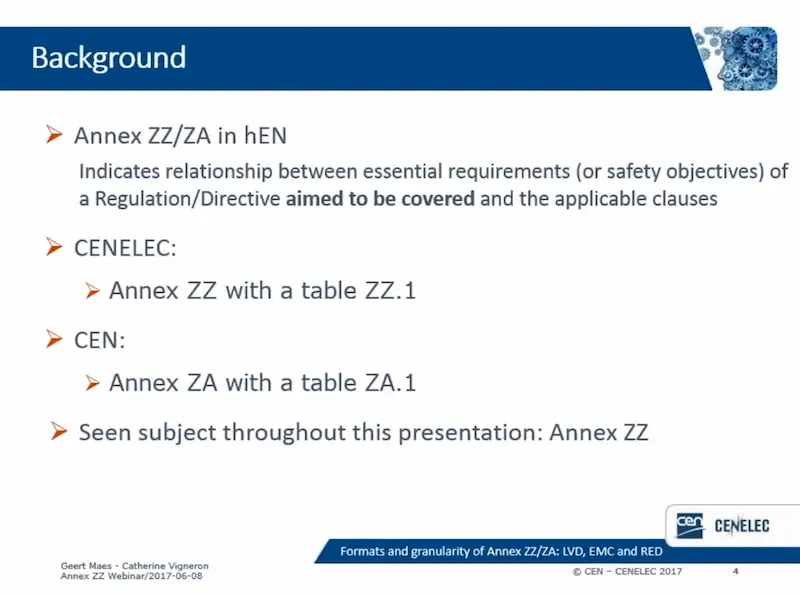

Annex ZA/ZZ バックグラウンド

Annex ZZ:CENELEC規格
欧州電気標準化委員会:European Committee for Electrotechnical Standardization、電気・電子分野を標準化
Annex ZA:CEN規格
欧州標準化委員会:European Committee for Standardization、電気分野以外を標準化)

今後、《無線機器指令(RE指令)》《EMC指令》《低電圧指令》については、整合規格の各項目と、指令の必須要求事項あるいは安全目標との照合表を、表ZZ1または、表ZA1として追加される模様です。
このことは、2017年6月8日開催のWebinar(規格作成者向け)にて、その書式、文言についての説明が行われました。

指令の必須要求事項/安全目標との照合表

指令の必須要求事項/安全目標との照合表のフォーマット(規格作成者向け)は、以下のようなものです。

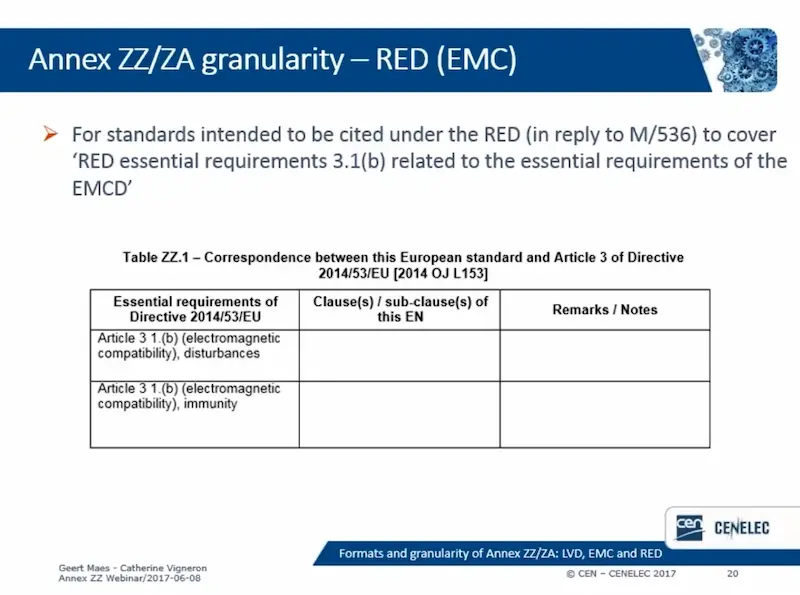

Annex ZA/ZZ 無線機器指令(EMC必須要求事項フォーム)

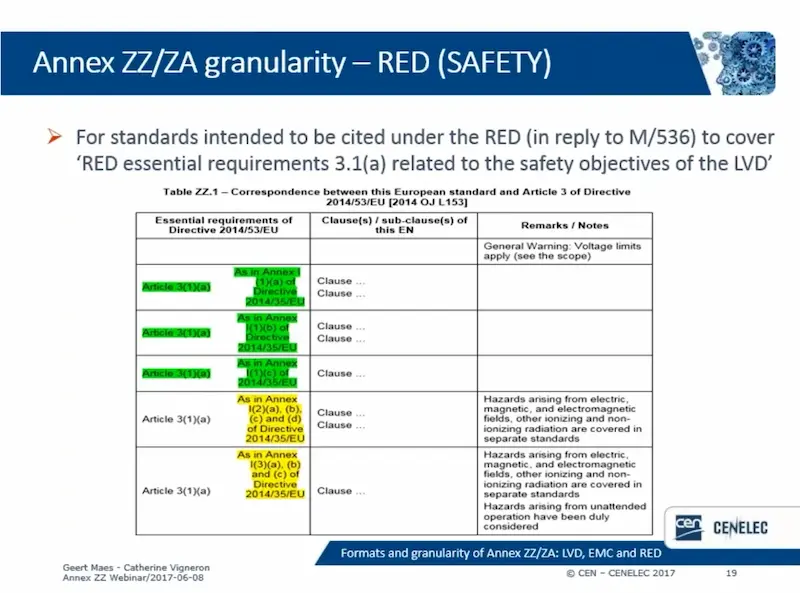

Annex ZA/ZZ 無線機器指令(安全必須要求事項フォーム)

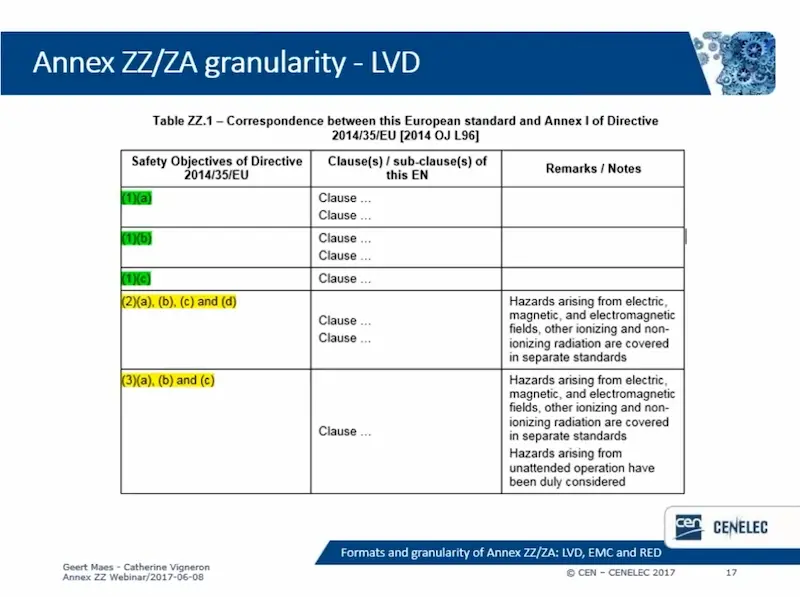

Annex ZA/ZZ (低電圧指令必須要求事項フォーム)

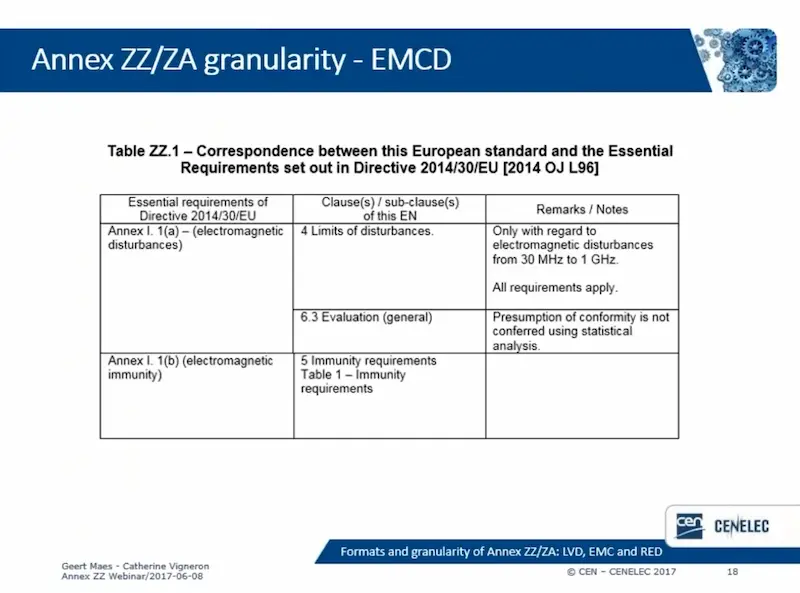

Annex ZA/ZZ (EMC指令必須要求事項フォーム)

一例として、EN 60335-1:2012/prA15:2017 ”Safety of household and similar electrical appliances - Part -1: General requirements” では、下記のように検討されています。

Annex ZA / EN 60335-1の例

整合規格は、指令への適合を示すためのツールとして、この照合表によって、より理解しやすく、使いやすいものになると思います。


ー 補足 ー

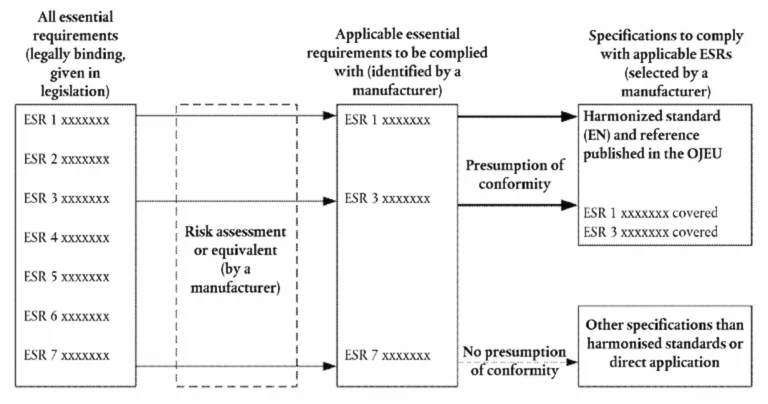

下図は、ブルーガイドに記載されている、整合規格の役割を示す図です。
CEマーキングの勘どころ整合規格とは も併せてご覧ください)

下図の破線で囲まれた部分は、指令の必須要求事項/安全目標について、メーカーがリスクアセスメントを実施して、どのように整合規格を用いて、あるいは用いないで、指令への適合を示すかを表しています。

実際にアセスメントを実施するとき、Annex ZZ/ZAの照合表を参照できるとすれば、とても親切で使いやすい資料です。これにより、整合規格あるいはその部分を適切に選択していることを、今までより簡単に示すことが出来るようになります。

規格書は著作物ですので、自由に閲覧するには制限が設けられていますが、preview版にこのAnnex ZZ/ZAが掲載されるかどうか、期待したいところです。


2017-07-24

◆ 追記 ◆


2017年9月8日、再び Webinar が開催されました。基本的には前回と同じ内容ですが、説明資料に、ブルーガイド ー 4.1.2.2 (整合規格の役割)の記述が盛り込まれています。

繰り返しになりますが、整合規格は、指令への適合を示すためのツールとして、このAnnex ZA/ZZの照合表によって、より理解しやすく、使いやすいものになると思います。

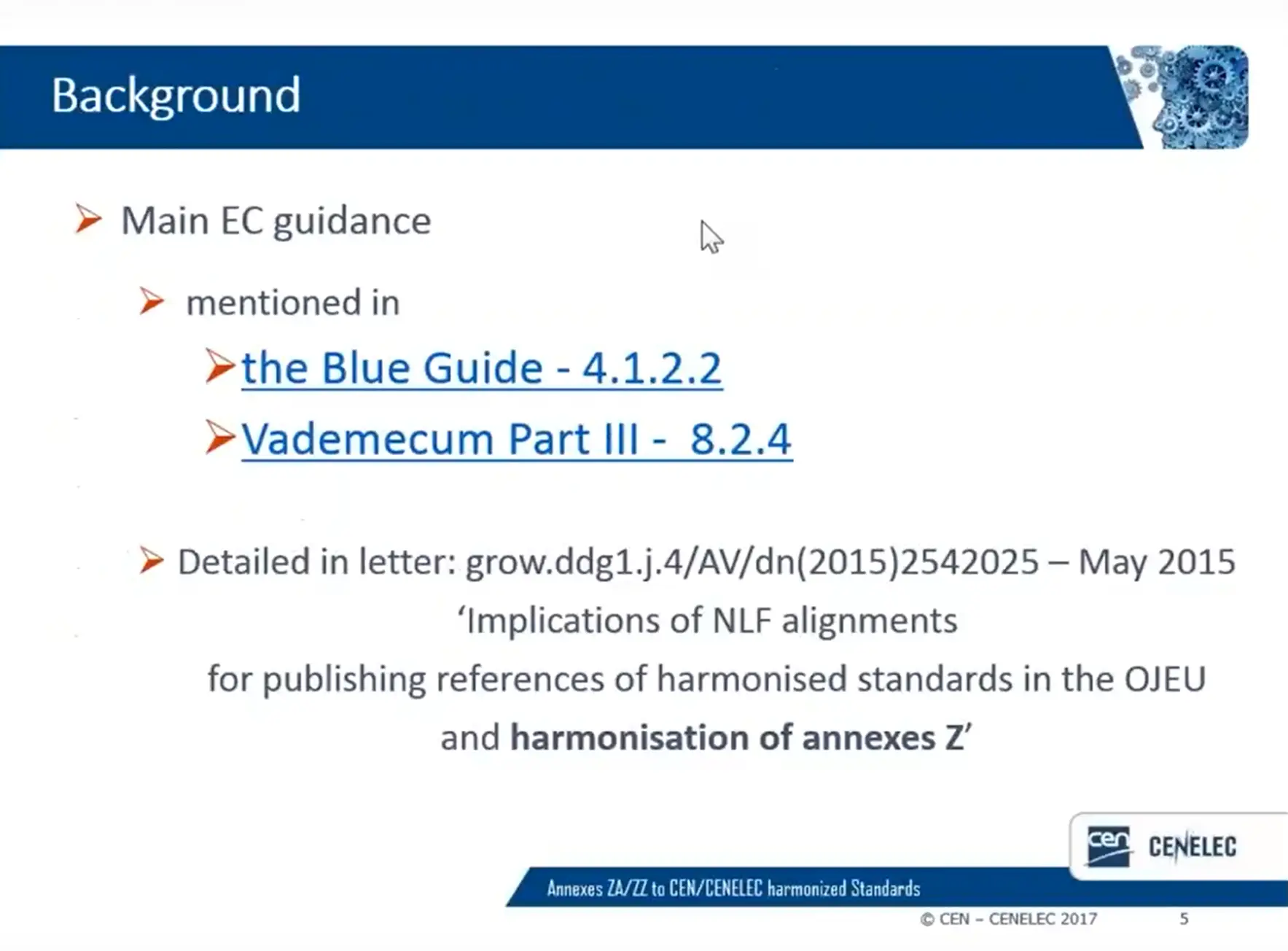

Annex ZA/ZZ のバックグラウンド
Vademecum Part lll —8.2.4 は、2.8.4 の間違いかと思われます。

2017-9-14

TOPIX

  • 整合規格のAnnex ZZ/ZAに、今後、照合表が追加される
  • 照合表は、指令の必須要求事項と規格の項目を関連付けたリストである
  • 適合性・リスクアセスメントを実施する上でわかり易くなる
  • 指令への適合を示し易くなる
