ケーブル種別・クラス

  • IECケーブルクラスを要求している規格がある。

いわゆるIECケーブルの種別・クラスは、IEC規格(IEC60227:塩化ビニル、IEC60245:ゴム)によって分類されており、その構造や試験要求を満たしています。

例えば、規格 EN 62368-1:オーディオ・ビデオ、情報及び通信技術機器 では、主電源ケーブルに対して 60245 IEC 53 以上、60227 IEC 53 以上を要求しています。(詳細は EN 62368-1 Annex G.7)

ケーブルの種別・クラス分類体系は、IECだけではなく、UL規格等にもあります。いずれにしても、用途、使用条件に対して適切なケーブルを選択しなければならなりません。

塩化ビニル絶縁ケーブル

IEC 60227-1
Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V−Part 1: General requirements
定格電圧 450/750 V 以下の塩化ビニル絶縁ケーブルー第1部:通則

IEC 60227-7
Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V-Part 7: Flexible cables screened and unscreened with two or more conductors
定格電圧 450/750 V 以下の塩化ビニル絶縁ケーブルー第7部:遮へい付き又は遮へいなしの2心以上の多心可とうケーブル

0

固定配線用シースなしケーブル

01

一般非可とう導体単心シースなしケーブル

60227 IEC 01

02

一般可とう導体単心シースなしケーブル

60227 IEC 02

05

機内配線用 70 ℃単線導体単心シースなしケーブル

60227 IEC 05

06

機内配線用 70 ℃可とう導体単心シースなしケーブル

60227 IEC 06

07

機内配線用 90 ℃単線導体単心シースなしケーブル

60227 IEC 07

08

機内配線用 90 ℃可とう導体単心シースなしケーブル

60227 IEC 08

1

固定配線用シースケーブル

10

ライトビニルシースケーブル

60227 IEC 10

4

ライトシースなし可とうケーブル

41

平形金糸コード

60227 IEC 41

42

シースなし平形ビニルコード

60227 IEC 42

43

装飾電灯器具用ビニルコード

60227 IEC 43

5

ノーマルシース付き可とうケーブル

52

ライトビニルシースコード

60227 IEC 52

53

オーディナリービニルシースコード

60227 IEC 53

56

導体最高温度 90 ℃の耐熱ライトビニルシースコード

60227 IEC 56※

57

導体最高温度 90 ℃の耐熱オーディナリービニルシースコード

60227 IEC 57※

7

特殊用シース付き可とうケーブル

71c

丸形ビニルシースエレベータケーブル及び可とう接続用ケーブル

60227 IEC 71c

71f

平形ビニルシースエレベータケーブル及び可とう接続用ケーブル

60227 IEC 71f

74

耐油性ビニルシース遮へい付き可とうケーブル

60227 IEC 74

75

耐油性ビニルシース遮へいなし可とうケーブル

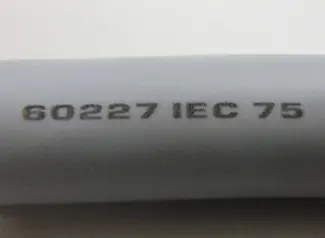

60227 IEC 75

数字が大きいほどグレードが高い。
※JISでは認められていない。

ゴム絶縁ケーブル

IEC 60245-1
Rubber insulated cables-Rated voltages up to and including 450/750 V-Part 1: General requirements
定格電圧 450/750 V 以下のゴム絶縁ケーブルー第1部:通則

0

固定配線用シースなしケーブル

03

導体最高温度 180 ℃の耐熱シリコンゴム絶縁ケーブル

60245 IEC 03

04

導体最高温度 110 ℃の 750 V 耐熱エチレンビニルアセテートゴム絶縁単心シースなしケーブル(非可とう導体)

60245 IEC 04

05

導体最高温度 110 ℃の 750 V 耐熱エチレンビニルアセテートゴム絶縁単心シースなしケーブル(可とう導体)

60245 IEC 05

06

導体最高温度 110 ℃の 500 V 耐熱エチレンビニルアセテートゴムコンパウンド又はその他の合成エラストマー絶縁単心シースなしケーブル(硬導体)

60245 IEC 06

07

導体最高温度 110 ℃の 500 V 耐熱エチレンビニルアセテートゴムコンパウンド又はその他の合成エラストマー絶縁単心シースなしケーブル(可とう導体)

60245 IEC 07

5

ノーマルシース付き可とうケーブル

53

オーディナリーゴムシース付きコード

60245 IEC 53

57

オーディナリークロロプレン又はその他の合成エラストマーシース付きコード

60245 IEC 57

58

丸形ケーブル
平形ケーブル
の装飾電灯器具用クロロプレン又はその他の合成エラストマーシース付きケーブル

60245 IEC 58

6

ヘビーシース付き可とうケーブル

66

ゴムシース付きエレベータケーブル

60245 IEC 66

7

特殊用シース付き可とうケーブル

70

エレベータ用編組付きケーブル

60245 IEC 70

74

ゴムシース付きエレベータケーブル

60245 IEC 74

75

クロロプレン又はその他の合成エラストマーシース付きエレベータケーブル

60245 IEC 75

8

特殊機器用可とうケーブル

81

ゴムシース付きアーク溶接電極ケーブル

60245 IEC 81

82

クロロプレン又はその他の合成エラストマーシース付きアーク溶接電極ケーブル

60245 IEC 82

86

高可とう性ゴム絶縁シースコード

60245 IEC 86

87

高可とう性ゴム絶縁架橋塩化ビニル(XLPVC)シースコード

60245 IEC 87

88

高可とう性架橋塩化ビニル(XLPVC)絶縁シースコード

60245 IEC 88

89

高可とう性 EP ゴム絶縁編組付きコード

60245 IEC 89

数字が大きいほどグレードが高い。


2018年09月17日
