ケーブルの難燃グレード

  • 電線・ケーブルの難燃性に注意する。

ケーブルの難燃グレードは、ひとつの決められた試験方法での結果(例えば延焼距離)で判別しておらず、より厳しい試験で合格するものが高いグレードを有すると判断されるが、その序列を明確に定義した公式文書は発見できなかった。

下表は、ケーブルメーカーが適合していると紹介している試験規格を集めたものである。

電気機器・機械の規格が要求しているケーブル難燃規格は、VW-1(IEC 61010-1)、IEC 60332 シリーズ (IEC 60204-1)、が求められている。

グレード

試験規格

試験概要

高い

CSA FT-4 (UL1581)

UL (UL1581)

IEC 60332-3

JIS C 3521

IEEE 383

垂直トレイ燃焼試験

中程度

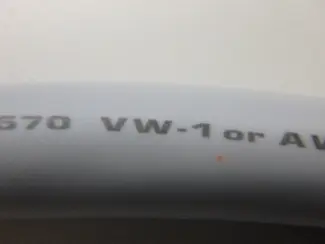

UL VW-1 (UL1581)

CSA FT-1 (UL1581)

IEC 60332-1-2、EN 60332-1-2

EN 50265-2-1

JIS C 3665-1

垂直燃焼試験

JIS C 3005

CSA FT-2 (UL1581)

傾斜燃焼試験

水平燃焼試験

このほかに、UL910、NFPA262(スタイナートンネル試験、天井裏空気分配ダクト環境)、UL1666(ライザー試験、複数階のフロアにまたがるケーブル)などがある。また、欧州ケーブル分類規格 EN 13501-6: Classes of reaction-to-fire performance for electric cables は、CPD (Construction Product Directive) に関連付けられるものであり (CPDの整合規格でもない)、本記事では取り上げない。

参考:

一覧表の2.3項
